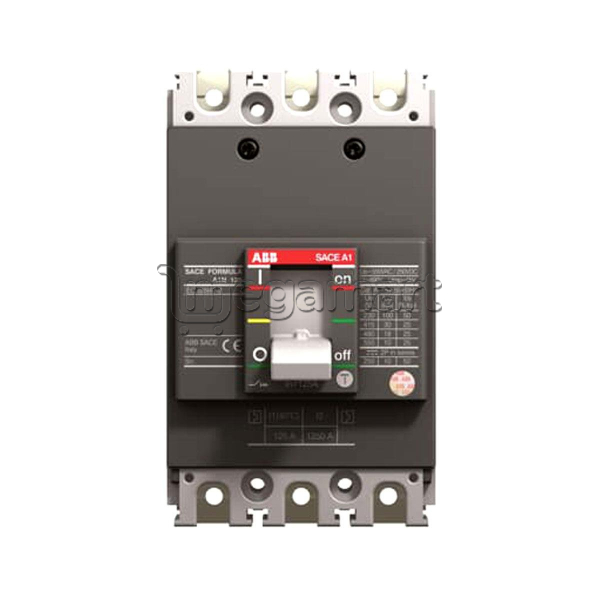

Автоматический выключатель ABB 3P 25A (1SDA066723R1)

Размеры

Ширина нетто продукта: 76,2 мм

Высота изделия нетто: 130 мм

Глубина/длина продукта: 60 ​​мм

Вес нетто продукта: 0,789 кг

Дополнительная информация

Электрическая долговечность: 1500 циклов.

Механическая прочность: нет. Сделки 8500 цикла

Количество полюсов: 3

Время открытия:

СПРОСИТЬ с 15 мс

CB UVR CB с 15 мс

Потери мощности: 3 Вт на полюс при номинальных условиях эксплуатации.

Основной тип продукта: ФОРМУЛА SACE

Название продукта: Автоматический выключатель в литом корпусе

Тип продукта: КБ

Номинальный ток (I n): главная цепь 25 А

Номинальное импульсное выдерживаемое напряжение (Uimp): 6 кВ

Номинальное напряжение изоляции (U i): 690 В

Номинальное рабочее напряжение:

550 В переменного тока

250 В постоянного тока

Номинальная рабочая отключающая способность при коротком замыкании (I cs):

(240 В переменного тока) 50 кА

(380 В переменного тока) 18 кА

(415 В переменного тока) 7,5 кА

(440 В переменного тока) 6,25 кА

(480 В переменного тока) 4,5 кА

(500 В переменного тока) 2,5 кА

(250 В пост. тока) 2-полюсная серия 5 кА

Номинальная отключающая способность при коротком замыкании (I у.е.):

(240 В переменного тока) 100 кА

(380 В переменного тока) 36 кА

(415 В переменного тока) 36 кА

(440 В переменного тока) 25 кА

(480 В переменного тока) 18 кА

(500 В переменного тока) 10 кА

(250 В постоянного тока) 10 кА

Номинальный бесперебойный ток (I u): 125 А

Тип публикации: ТМ

Стандарты: МЭК

Подтип: А1

Тип подключения терминала: Передний

Версия: Ф
